TP4056 1A锂电池专用充电器 镀金PCB板 电池过放保护板 Micro USB

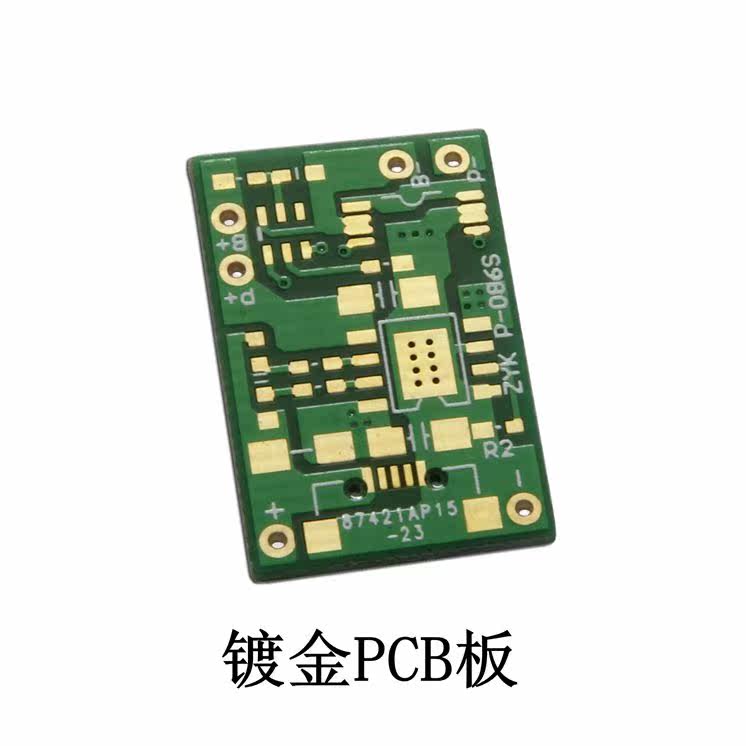

镀金PCB板 原装正品1%精度的TP4056芯片.非几分钱的芯片.!

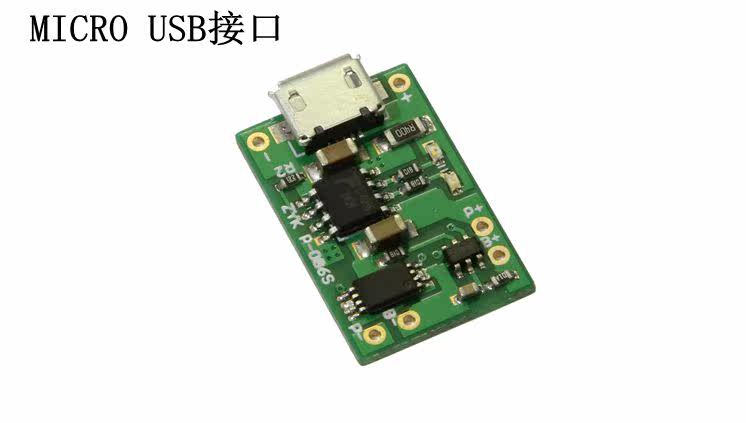

输入端带有MICRO USB母座，可以直接用手机充电器来做输入给锂电池充电，

并且依然保留有输入电压接线焊点，可以非常方便的DIY

输入电压：5V

充电截止电压：4.2V ±1%
最大充电电流：1000mA

电池过放保护电压：2.5V

电池过流保护电流：3A

板子尺寸：2.3*1.CM

可用于：电压为3.6 3.7V等18650、聚合物等锂电池的充放电保护，单个或者多个并联同样可以用。

使用方法：

注意：第一次接入电池时，可能OUT+和OUT-之间无电压输出，这时接入5V电压充一下电就可以激活保护电路了，电池从B+ B-上短开再接上的话也需要充一下电以激活保护电路。当使用手机充电器来做输入时注意充电器必须要能输出1A或以上的，不然可能会不能正常充电

MINI USB母座及其旁边的+ -焊盘为电源输入端，接入5V电压。B+接锂电池的正极，B-接锂电池的负极。P+和P-接负载，比如接移动升压板正负极或者是其它负载。

接好电池到B+ B-，插入手机充电器到USB母座，红灯亮为正在充电，蓝灯亮为充满.
