金鹏液晶屏OCMJ4X8C ST7920 串并可选 标准12864液晶带字库 黄兰
24小时发货 积分抵现5%销量：109积分：14
人工质检 先行赔付 8天无理由退货
退货送8元补贴券
验货师评语优点金鹏经典12864带字库的液晶屏，黄绿和蓝色，3.3v和5v分选，st7920主控！量大可以优惠！标价是虚拟标价，具体价格麻烦咨询店主。感谢支持！ 标签：字库,可选,液晶屏,液晶,标准
液晶屏天字号店 描述相符：4.98 服务态度：4.98 发货速度：4.97
-
¥0.01
-
¥0.01
-
¥0.01
-
¥0.01
-
¥0.01
-
¥0.01
-
¥0.01
-
¥0.01
-
¥0.01
-
¥30.00
商品销量：109
收藏数量：274
店铺名称: 液晶屏天字号店
旺旺: liuqichao2008
商品永久链接： 金鹏液晶屏OCMJ4X8C ST7920 串并可选 标准12864液晶带字库 黄兰
卖点：金鹏经典12864带字库的液晶屏，黄绿和蓝色，3.3v和5v分选，st7920主控！量大可以优惠！标价是虚拟标价，具体价格麻烦咨询店主。感谢支持！
标签：字库,可选,液晶屏,液晶,标准
图文详情
24小时发货默认发默认物流：中通快递；发圆通快递和邮政小包请联系客服备注和补邮费。。
概述
C系列中文模块可以显示字母、数字符号、中文字型及图形，具有绘图及文字画面混合显示功能。提供三种控制接口，分别是8 位微处理器接口，4 位微处理器接口及串行接口。所有的功能，包含显示RAM，字型产生器，都包含在一个芯片里面，只要一个最小的微处理系统，就可以方便操作模块。内置2M-位中文字型ROM (CGROM) 总共提供8192 个中文字型(16x16 点阵)，16K-位半宽字型ROM (HCGROM) 总共提供126 个符号字型(16x8 点阵)，64 x 16-位字型产生RAM (CGRAM)，另外绘图显示画面提供一个64x256 点的绘图区域（GDRAM），可以和文字画面混和显示。提供多功能指令：画面清除（Display clear）、光标归位（Return home）、显示打开/关闭（Display on/off）、光标显示/隐藏（Cursor on/off）、显示字符闪（Displaycharacter blink）、光标移位（Cursor shift）显示移位（Display shift）、垂直画面旋转（Vertical line scroll）、反白显示（By_line reverse display）、待命模式（Standby mode）。
主要参数：
1、工作电压(VDD)：4.5～5.5V
2、逻辑电平:2.7～5.5V
3、LCD 驱动电压(Vo)：0～7V
4、工作温度(TOP)：0～55℃(常温)/-20～70℃（宽温）
保存温度(TST)：-10～65常温)/-30～80℃（宽温)
显示颜色
显示示例程序：
以下程序为 51 系列汇编例程：
1、发送数据子程序
SEND_D: LCALL CHK_BUSY ;检测模块内部工作状态
SETB RS ;RS=1 选择数据寄存器
CLR RW ;RW=0 写状态
MOV P1，A ;送数据到数据口
SETB E
NOP
NOP
CLR E
RET
2、发送指令子程序
SEND_I: LCALL CHK_BUSY ;检测模块内部工作状态
CLR RS ;RS=0 选择指令寄存器
CLR RW ;RW=0 写状态
MOV P1，A ;送数据到数据口
SETB E
NOP
NOP
CLR E
RET
3、读数据子程序
READ_D: LCALL CHK_BUSY ;检测模块内部工作状态
SETB RS ;RS=1 选择数据寄存器
SETB RW ;RW=1 读状态
SETB E
NOP
MOV A，P1 ;从数据口读数据
CLR E
RET
4、测忙碌子程序
CHK_BUSY : MOV P1，#0FFH
CLR RS ;RS=0 选择指令寄存器
SETB RW ;RW=1 读状态
SETB E
JB P1.7，$ ;判别 BF 位
CLR E
RET
5、串口写子程序：
;DA_IN: 数据或指令
;RS_STU: 数据指令选择
;WR_COUNT1: 计数器 1
;WR_COUNT2: 计数器 2
SERIAL_WR: PUSH ACC
MOV A,DA_IN
SETB CS
MOV WR_COUNT1,#05H
SETB STD ;1
SERIAL_WR1: CLR SCLK
SETB SCLK
DJNZ WR_COUNT1,SERIAL_WR1
CLR STD ;RW
CLR SCLK
SETB SCLK
JNB RS_STU,CLR_RS
SETB STD ;写数据
SJMP SETB_RS
CLR_RS: CLR STD ;写指令
SETB_RS: CLR SCLK
SETB SCLK
CLR STD ;0
CLR SCLK
SETB SCLK
MOV WR_COUNT1,#02H
SERIAL_WR2: MOV WR_COUNT2,#04H
SERIAL_WR21:RLC A
MOV STD,C
CLR SCLK
SETB SCLK
DJNZ WR_COUNT2,SERIAL_WR21
MOV WR_COUNT2,#04H
CLR STD ;0
SERIAL_WR22:CLR SCLK
SETB SCLK
DJNZ WR_COUNT2,SERIAL_WR22
DJNZ WR_COUNT1,SERIAL_WR2
CLR SCLK
CLR CS
LCALL DELA Y
POP ACC
RET

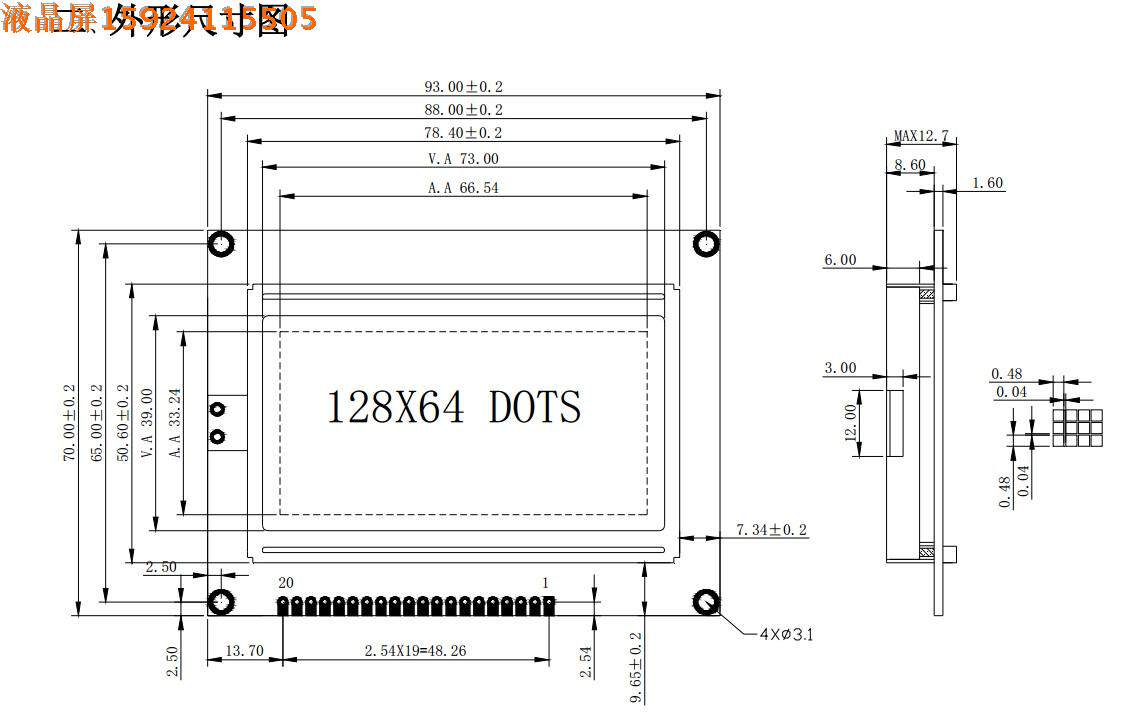

12864点阵带字库，尺寸93*70尺寸。金鹏明星产品。国内品牌液晶，质量保证，专利产品.
