12V四路无线遥控开关 门禁控制器+3000米大功率遥控手柄灯具制器

产品产示：

接收板参数：

工作电压：DC 12V

频率：315MHZ/433MHZ

接收灵敏度：《-105 dbm

编码类型：学习码 通过配对按钮实现与遥控器配对

外形尺寸：68mmⅹ48mmⅹ15mm

工作方式：互锁L4，自锁T4，点动M4，点动和自锁并存(跳帽可自行转换工作方式见下）

配套遥控器：可与店内任意摇控器配套

状态描述：

自锁T4：按A开，再按 A关，其余键依次类推。

点动M4：按A开，松开A关，其余键依次类推。

互锁L4：按A开，按B后A关，B开。A B只能保持一个键开。

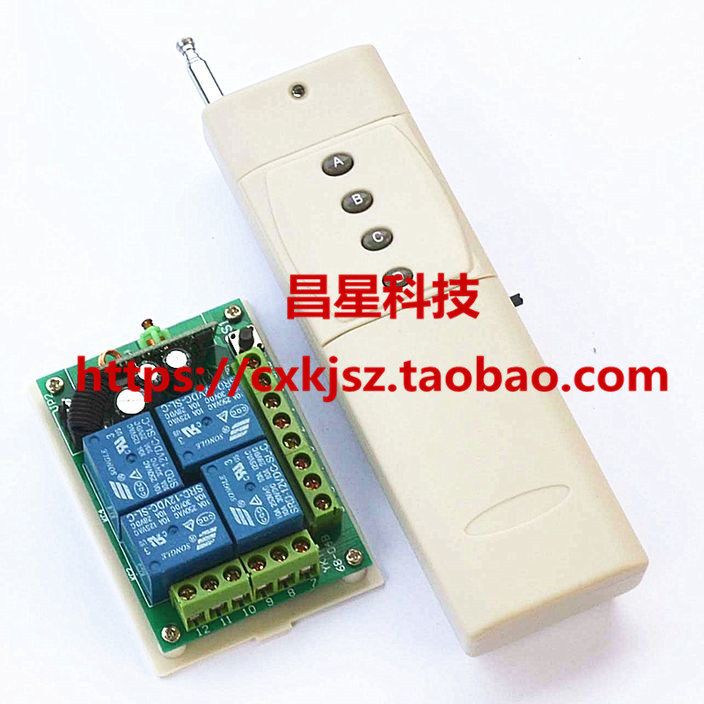

遥控器参数：

工作电压： 9V  （佩带9V电池一枚）

频率：315MHZ

发射距离：3000米（空旷）

编码类型：固定码 需要焊码设定密码

外形尺寸：135mm′42mm′24mm

振荡电阻：4.7M

此距离为空旷无干扰的理论距离，实际应用因使用环境的干扰有所减少，请按照标注的10%-30%来估算，谢谢合作

学习方法

     按一下S1学习按键， LED点亮后放开S1学习按键，此时已进入学习状态，在五秒之内按下遥控器的某一个按钮，见到LED闪烁后熄灭。学习完毕。学习完毕后，该遥控器即可控制。

清除方法

     在学习对码之前，需要先清除操作。具体操作为：按下S1不要放，见到LED点心亮后，也不要松开，直到见到LED闪烁时，就OK了。清除操作完毕。

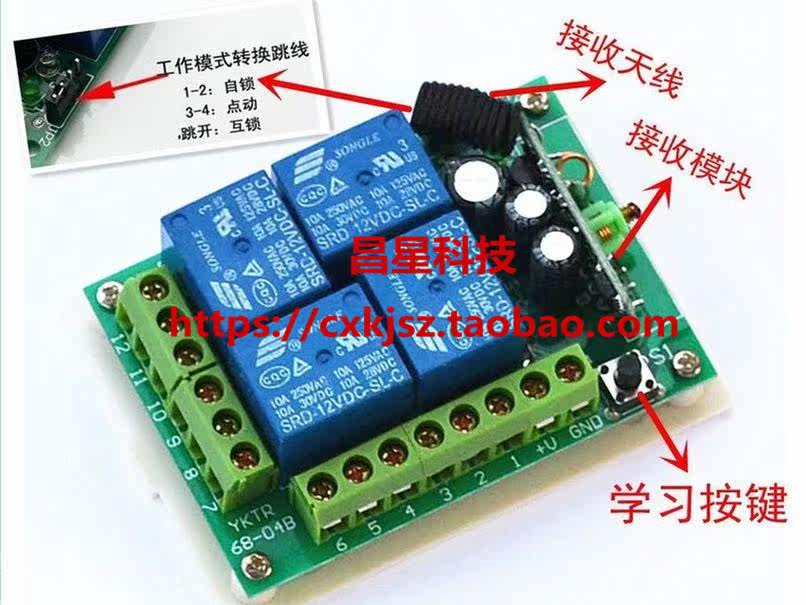

工作方式切换

    因本产品是多功能型的，在您使用之前，请先按自己的需求设定好工作方式。

1）、当JP2的跳线帽插入3、4位置时，设定输出方式为瞬时(点动)。

2）、当JP2的跳线帽插入1、2位置时，设定输出方式为稳态(自锁)。

3）、当JP2的跳线帽拔出不插，设定输出方式为互锁。

4）、将JP2的1、2短接，3、4短接，设定输出方式为两路自锁，两路点动；
